邱枫 BatchPlot2.9 源码基础上修改的 BatchPlot 批量打印程序 v3.6.1(2021-11 更新)

3241 大谋儿 知识探索

邱枫 发布的源码 2.9.1 基础上修改的批量打印程序,感谢 邱枫 大神。

在工作中经常用到秋枫的批量打印,非常好用,在秋枫发布的源码 2.9.1 基础上略作修改,增加了一些便捷的操作,支持多文档打印,欢迎下载使用。

主要修改部分:

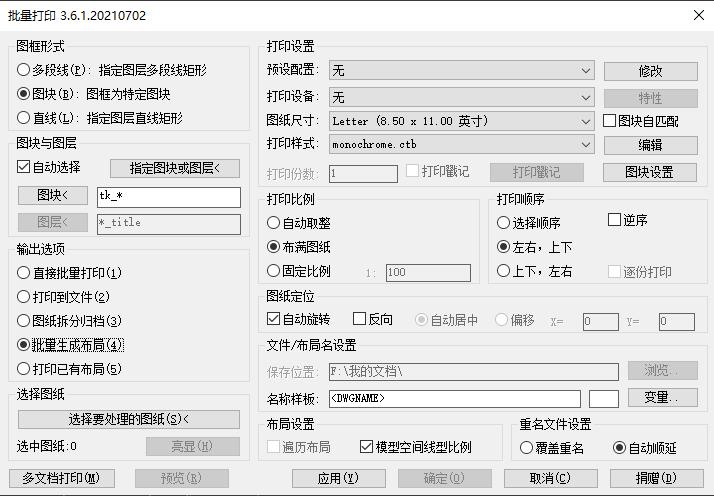

打印设置中 打印机、纸张、打印样式 采用简单粗暴的下拉框直选模式,用过之后你就会爱上它,相信你以后很少会翻 cad 自带打印系统的牌子了。

预设配置摒弃 cad 自带的页面设置管理器模式,采用预设自定义打印场景,一次设置后可快速部署,所有文档通用。

如果你工作中图框采用的图块形式,那么恭喜你,新增的图块纸张自动匹配功能会让你迷恋上它,但是首先你要针对不同的图块在不同的打印机上设置好对应的纸张,图块名称支持通配符 *,这个功能的增加是为了让打印飞起来。

增加多文档打印功能,秋枫的 BatchPlot 作为一款经典批量打印插件,没有多文档打印功能怎么行。

图框形式除了常用的多段线和图块外,增加了直线的形式,让程序更具有通用性,满足一部分小众用户的需求。

选择图块和图层的时候增加了自动选择功能,打开后可以同时选中图纸所有图纸,否则仅选择当前图纸。


更新历史:

修正动态块图框范围出错 bug;预设配置中增加上一次打印功能;增加了繁体中文版本。2021.11.15

优化亮显的打印顺序编号图层设置,避免误打印;增加动态块自定义图框匹配图纸功能;增加预设配置读取页面设置信息。2021.07.02

修正动态块打印出错问题;图纸拆分归档图纸保存版本同程序默认。2020.12.21

点击按钮“指定图块或图层 <”可自动判断选择的是图块、多段线还是直线;修正图块属性多行文字乱码的 bug,允许使用多行文字图名。2020.04.06

程序打印时启用“打印对象线宽”选项;修正多文档打印时“从指定数字自动增量编号”每个文档重新开始编号的 bug。2020.03.30

增加显示打印顺序编号功能;补充自动命名“DWG 文件夹”、“图纸名称”。2020.02.05

修正动态图框内部有锁定图层时程序出错的问题;修正多段线“线性生成”属性为“启用”时无法识别的问题;修正打印比例自动取整情况下出错问题;配置文件修改为 cfg 后缀。2019.09.02

修正图块图框匹配打印时中断问题;补充自动命名“当前布局名”;更改打印机智能选择“打印”或“打印到文件”;修正打印顺序不准确问题;缩小图块对应纸张设置控件的尺寸,尽量减小面板的尺寸,减少对话框太大出现的概率。2019.02.02

修正图块图框外部有属性的情况下图框无法自动匹配问题。2019.01.17

取消必须添加到启动组的限制,可以通过添加支持文件夹并 load。2018.12.24

正式版 3.6.1 发布。2018.12.11


动态块使用说明:
有很多用户或者说设计院的图框是采用动态图块制作的,这个动态块虽然只有一个名字,但是可以设置为不同的图纸大小,现在可以使用“图块名称: 自定义属性名称: 属性值”当做图块名,来为他们设置不同的打印机,不同的打印纸张,实现批量打印。2021.10.26 补充



邱枫 BatchPlot2.9 源码基础上修改的 BatchPlot 批量打印程序 v3.6.1(2021-11 更新) 知识探索


批量打印 3.6.1.202111
命令: BatchPlot 或 BPlot 启动主程序。


程序下载链接:
http://bbs.mjtd.com/thread-178244-1-1.html
http://ludaweb.ys168.com/

https://cloud.189.cn/t/ZV3y6j2QVRN3


这个版本批量生成布局和打印设置那里有些 BUG 的,用不了就换 3.5.9 的原版吧


THE END
相关文章
评论列表
  • 访客
    访客 ◉ 山东省淄博市(222.134.65.178) Jan 6日, 2022 @ 03:20 pm 你好,BatchPlot,我把图块设置加的纸张太多,名字太长,显示“对话框太大无法在屏幕上显示”。现在无法修改图块设置,请问如何解决?谢谢。 回复
    • 大谋儿
      大谋儿 Jan 6日, 2022 @ 05:42 pm 这个你要问作者去了 回复
    • 访客
      访客 Jan 7日, 2022 @ 11:16 am C:\Users\Administrator\AppData\Local\Temp\BatchPlot.cfg 删除即可。 回复
    • 访客
      访客 Jan 7日, 2022 @ 11:44 am 摸索了半天,删除以下文件即可。
      C:\Users\Administrator\AppData\Local\Temp\BatchPlot.cfg
      这个是配置文件,删了以后,配置重新设置即可。
      回复
  • 访客
    访客 ◉ 广西(111.59.52.146) Jan 5日, 2022 @ 08:10 am ys168上的版本不是最新20211115的版本 回复
    • 大谋儿
      大谋儿 Jan 5日, 2022 @ 08:47 am 是最新的,正版下载地址,其他版本只是改了日期而已 回复
